華益軟管標簽的選材及加工技術！
來源：華益包裝???發(fā)布時間：2022-08-07 23:13nbsp;??點擊量：
TAG： 軟管標簽,塑料軟標簽,塑料軟標簽,軟塑料標簽,軟管貼標起翹,化妝品軟包裝標簽,軟膏標簽
眾所周知，軟管包裝是以便捷、易加工、便儲存的優(yōu)勢成為很多日化產品的包裝首選形式。應用于軟管包裝上的標簽不僅可以精準呈現(xiàn)豐富的品牌產品，也在很大程度上提升了品牌產品的檔次。
但是對于標簽來說，軟管標簽如果選材不當，或是表面問題處理不正確是很容易造成后續(xù)標簽起翹或喇叭口等現(xiàn)象，這種情況下有什么方式可以避免這種問題呢？
答案是“當然有的，問題與答案都是并存的”
針對軟管標簽存在的諸多不良隱患，華益的專業(yè)技術團隊為各位有需求的人士整理了一套完整的注意事項。推薦大家收藏。
01.標簽選材
為什么軟管標簽的選材是至關重要？
A:由于軟管的管身封尾后會產生較大的變形，多數(shù)是采用360度繞貼進行全周裝飾，尤其是需要選擇薄而柔軟的標簽面材來適應一定程度的變形，但軟管標簽往往面積較大，又需要選擇有一定挺度的標簽面材以適應自動貼標的要求。
因此華益特推出的特殊工藝處理的聚烯聚烯烴薄膜材料非常適合于軟管標簽的面材選材要求，同時選用專用的膠粘劑來配合。
02.軟管分類及表面處理
制作軟管的工藝有哪些？
A:軟管制成工藝一般分為鋁塑復合、全塑復合、塑料共擠等。不干膠貼標涉及的軟管目前主要是圓形PE塑料多層擠出軟管，其表面能相對較低，膠粘劑很難與軟管表面有很好的結合力，為了提高管身與標簽之間的適粘性，需要對軟管表面進行改造性處理，通過在管身表面做電暈處理、涂布化學涂層來增強膠水與軟管的結合力
03.標簽形狀設計
適合軟管標簽的設計有哪些？

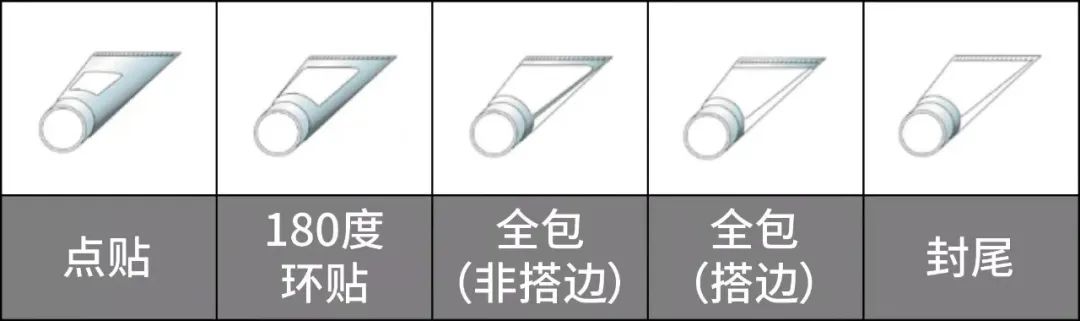

A:為了盡可能避開分散管尾變形對標簽所產生的應力，標簽的設計應盡可能設計為大R角。目前的軟管標簽包裝方式有以上幾種（上圖），貼標面積越大，對標簽選材和貼標工藝要求越高。
04.封口時間
由于不干膠標簽與管身之間的粘力需要在24小時后才會發(fā)揮到比較穩(wěn)定的高粘力水平，應在管身貼標24小時之后再進行封尾的工序。
軟管貼標起翹的幾種表現(xiàn)形態(tài)及原因
01.管身搭接位置起翹
搭接寬度偏?。捍罱訉挾冉ㄗh大于3mm；
搭接位置表面處理：不建議在搭接位置表面印刷油墨、光油；
搭接方向：長搭短（封尾后直視搭接面，標簽長邊搭在短邊上），避免短邊反彈力過大起翹；
02.管尾封尾搭接位置起翹
封尾后， 管尾壓扁折彎嚴重，折彎位置搭接口或者標簽變形比較容易出現(xiàn)喇叭口起翹，可以在標簽對應位置做“U”型缺口，避開折彎嚴重位置。除此之外，封尾壓板牙紋選擇不合適也會導致封尾搭接位置開口起翹。
03.軟管貼標封尾脫膠起翹
底涂光油成分：底涂光油需要耐受封尾高溫不失效或者出現(xiàn)返粘；
封尾溫度：封尾溫度過高，膠水或者底涂光油返粘導致起翹；
封尾牙板溫度：牙板冷卻效果不佳，封尾牙合時標簽表面接觸溫度過高的牙板導致標簽脫膠起翹。
04.管肩位置喇叭口起翹
管肩貼標位置偏低，且管肩位置通常存在錐度及橢圓度。
TAIHOT
以上就是我們總結的諸多軟管標簽貼標不良的原因，大家可以對照現(xiàn)有的軟管標簽貼流程進行自查，當然您也可以關注華益標簽，我們有專業(yè)的技術專家為您定制專屬解決方案。
軟管標簽,塑料軟標簽,塑料軟標簽,軟塑料標簽,軟管貼標起翹,化妝品軟包裝標簽,軟膏標簽
推薦產品 MORE+
推薦新聞 MORE+
柔版印刷油墨選擇指南：三種主流油墨的
2025-05-11柔版印刷油墨選擇指南：三種主流油墨的
2025-05-11印刷業(yè)數(shù)字化轉型中的油墨管理革命
2025-05-07卡通標簽丨讓童趣滿溢每一個角落
2025-05-02標簽印刷企業(yè)生產管理模式的創(chuàng)新與實踐
2025-04-28標簽印刷技術變革：短版印刷的最優(yōu)解如
2025-04-18金屬顏色不干膠標簽：美學與功能的跨界
2025-04-07特朗普關稅大棒揮向紙業(yè)！中國買家何去
2025-03-09印刷紙張按克重分類：從薄如蟬翼到厚重
2025-03-02油墨附著力差怎么解決？從原理到方法全
2025-02-26
備案號：
